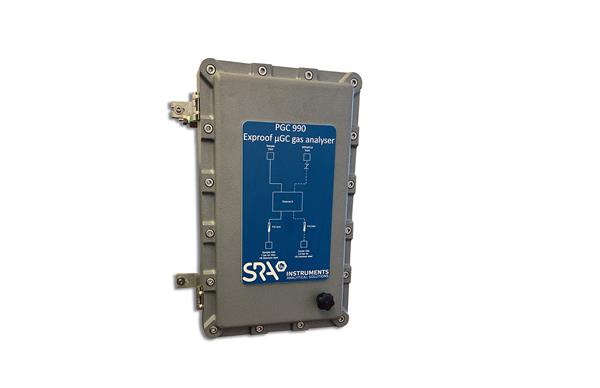

Il μPGC 990 di SRA Instruments è un microgascromatografo da processo, basato sulle tecnologie Micro GC di Agilent, adatto a misurare diverse miscele di combustibili e le relative impurità.
Il sistema è certificato ATEX II 2G Ex db IIB+H2 T5 Gb (operativo da -40 °C a +60 °C) e conforme alle direttive europee 2014/34/UE, oltre a rispettare i requisiti nazionali UNI 7133-2:2023, UNI/TS 11537:2024 e UNI ISO 11885:2022.
L’analizzatore consente analisi rapide, accurate e in linea di: Gas Naturale, Biogas, Biometano e Idrogeno direttamente in prossimità del punto di prelievo.
Il controllo e l’elaborazione dei dati avvengono tramite il Web Browsersofware PROstation di Agilent: non serve alcun PC con sistema operativo Windows, è sufficiente un tablet, uno smartphone o un qualsiasi dispositivo collegato in rete per accedere a tutte le funzioni.
I risultati, forniti in tempo reale, sono trasmessi via Modbus, integrandosi facilmente con i sistemi di controllo esistenti.
Tutta l’elettronica e l’unità di elaborazione sono racchiuse nella scheda madre all’interno del box dello strumento.
L’architettura compatta semplifica l’installazione, aumenta l’affidabilità e rende il µPGC la scelta ideale per un monitoraggio continuo e all’avanguardia del gas.
Contesto normativo:
- UNI ISO 11885:2022 – Caratteristiche funzionali dei gascromatografi con rilevatore TCD installati su reti di trasporto e distribuzione del gas
- UNI/TS 11537:2024 – Iniezione di biometano nelle reti di trasporto e distribuzione del gas naturale
- UNI 7133-2:2023 – Odorizzazione del gas per uso domestico e similare
- UNI EN ISO 2614:2023 – Analisi del gas naturale – Biometano – Determinazione del contenuto di terpeni mediante micro-gascromatografia.
Caratteristiche principali:
- Analisi di gas ad alta velocità (separazioni veloci e simultanee)
- Canali isotermici paralleli per tempi di ciclo brevi che aumentano la produttività
- Fino a due gas di trasporto simultanei (elio, argon, idrogeno, azoto)
- Fino a quattro canali analitici (iniettore, rivelatore, colonna)
- Bassi requisiti di gas campione
- Design modulare e pluripremiati componenti miniaturizzati MEMS
- Robusto e affidabile per applicazioni di processo
- Flessibilità nell’automazione e nella trasmissione dati
- Facile manutenzione grazie alla modularità dei canali analitici
- Adatto per l’integrazione in rack, shelter e impianti.
Configurazioni chiavi in mano:
- Analizzatore ATEX Micro-PGC ODO: conforme alla normativa UNI 7133-2:2023.
Consente il monitoraggio continuo di THT e TBM per garantire sicurezza e conformità nelle reti di gas naturale e biometano
- Analizzatore ATEX Micro-PGC NG+H2: conforme alla norma OIML R 140.
Consente il monitoraggio continuo della qualità e del potere calorifico del gas naturale e dei suoi blend con idrogeno
- Analizzatore ATEX Micro-PGC Bio-CH4: conforme alla normativa UNI/TS 11537:2024.
Consente il monitoraggio continuo della qualità del biometano e il calcolo fiscale del potere calorifico.
