Il modello VsCMS 6500 di Nutech è utilizzato principalmente per il monitoraggio in continuo dei composti PAMS (Photochemical Assessment Monitoring Station) nell’aria ambiente.
L’aria ambiente entra nell’unità di campionamento del sistema di monitoraggio continuo a portata costante.

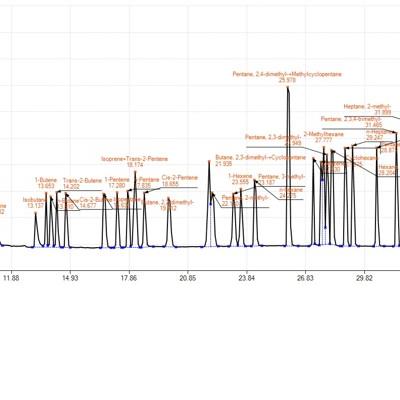

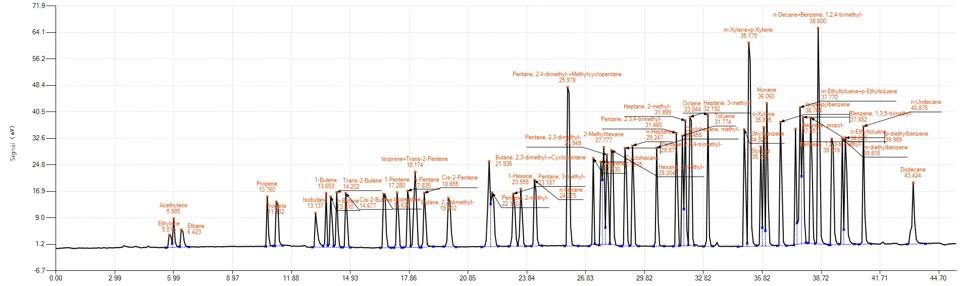

I VOC vengono arricchiti e pretrattati mediante trappola a bassa temperatura, quindi desorbiti termicamente, separati mediante gascromatografia e rilevati mediante detector FID.

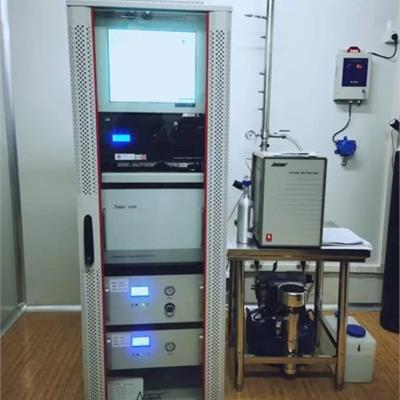

Il sistema completo si compone di:
- Unità di campionamento,
- Unità di analisi (incluso pretrattamento)
- Unità di raccolta e trasmissione dati
- Unità di controllo qualità
- Unità sorgente di gas e altre apparecchiature ausiliarie

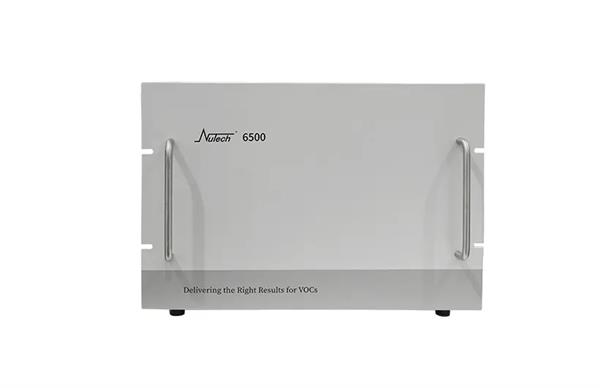

L’unità di analisi è il modulo principale del sistema di monitoraggio e si avvale dell’esclusiva tecnologia LTP (Low Temperature Preconcentration).
Dati tecnici:
- Metodo di rilevazione: LTP + GC-FID
- Limite di rilevamento: <0.1ppb
- Precisione: RSD ＜ 5%
- Rumore zero: ≤0.05 nmol / mol
- Portata di campionamento: 5-120 ml / min (personalizzabile)
- Residuo del sistema: ≤0.1 nmol / mol (90% specie)
- Interfaccia dati: 4 ~ 20 mA, 0 ~ 5 V CC, RS232, porta ethernet
- Temperatura di adsorbimento / desorbimento: -10 ℃ ~ 350 ℃ (regolabile)
- Precisione: ± 10%
Velocità massima di aumento della temperatura: 100 ℃ / sec
- Precisione del controllo della temperatura: ± 2 ℃
- Gas di lavoro: 99.999% N2 (gas di trasporto, makeup), 99.999% aria (gas di combustione), 99.999% H2 (gas combustibile）
- Condizioni di lavoro: temperatura 10 ° C ~ 40 ° C; RH: 20% ~ 90%
Voltaggio: 110 V / 60 Hz o 220 V / 50 Hz ± 10%.
Caratteristiche principali:
- II design innovativo della “separazione a doppia colonna + Deans Switch + FID singolo” consente l’analisi completa dei composti PMAS e fornire la concentrazione di NMHC / TVOC allo stesso tempo. Un unico strumento può soddisfare le esigenze di monitoraggio degli idrocarburi alti (C6 -C12) e bassi (C2 -C5), riducendo notevolmente i costi rispetto alla soluzione “analizzatore ad alto tenore di carbonio + analizzatore a basse emissioni di carbonio”
- L’esclusiva tecnologia di preconcentrazione a bassa temperatura (-30° C) concentra efficacemente i composti target da misurare e realizza un rapido desorbimento termico che migliora notevolmente il limite di rilevazione e soddisfa i requisiti di rilevamento delle specie di COV in aria a basse concentrazioni
- La tecnologia di trattamento dell’acqua criogenica rimuove efficacemente l’acqua e la CO2 dall’aria del campione, migliorando notevolmente la forma del picco, prolungando la durata della colonna ed evitando problemi al FID
- Il detector FID consente di raggiunge buone risposte e di lavorare in un ampio range lineare. Il rilevatore FID ha una funzione di autoverifica in tempo reale, può giudicare lo stato di funzionamento e può accendersi automaticamente dopo lo spegnimento
- La tecnologia MFC ad alta precisione controlla il gas campione e il modulo EPC controlla i gas di lavoro come azoto, idrogeno e aria zero. Il controllo preciso della portata garantisce l’accuratezza dei risultati del test. Il sistema include un metodo di analisi di riferimento (modificabile) e supporta due modalità di controllo della qualità: controllo della qualità mediante diluizione dinamica del gas standard online e controllo della qualità mediante gas standard in canister SUMMA
- Il controllo da PC consente: acquisizione e trasmissione dati in tempo reale, registrazione automatica, archiviazione e supporto dei rapporti QA / QC. Con la funzione di query dei dati storici (incluso il grafico), il sistema può salvare e ripristinare automaticamente i dati se l’alimentazione viene interrotta in modo imprevisto.

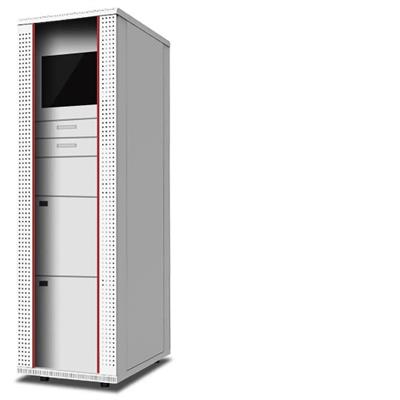

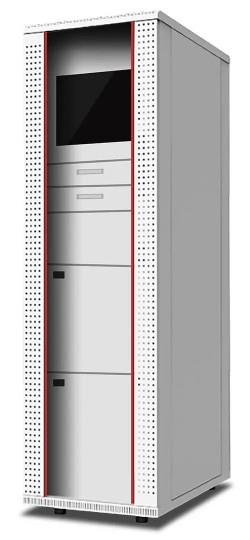

Configurazione consigliata per il sistema di monitoraggio:
Oltre all’unità di analisi (analizzatore 6500 VOC), Nutech offre l’intero sistema di monitoraggio in continuo dei VOC incluse l’unità di campionamento, l’unità di analisi, l’unità di raccolta e trasmissione dati, l’unità di controllo qualità, l’unità sorgente di gas e altri prodotti ausiliari.
