Accessoires et consommables pour CTC PAL : échantillonnage liquide et seringues

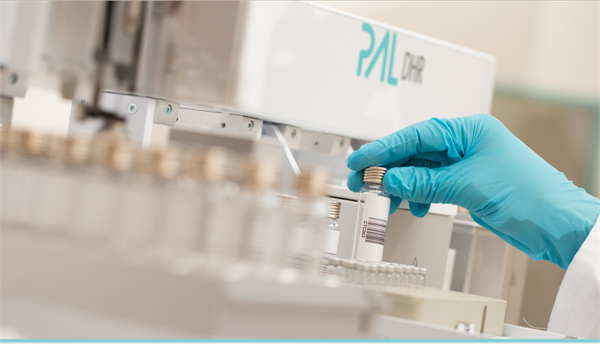

L’automatisation de la préparation d’échantillon et l’injection en ligne permet d’accroître significativement la productivité, la répétabilité et la sécurité du laboratoire d’analyse par le transfert de tâches manuelles répétitives ou dangereuses à un robot. Les systèmes PAL consistent en une boîte à outils, entièrement personnalisable, permettant aussi bien une simple injection liquide qu’un procédé de préparation complexe et comprenant de nombreuses étapes. Selon vos besoins analytiques, les outils et consommables à associer à votre PAL3 ne sont pas les mêmes. Vous trouverez ici la liste des outils, seringues et aiguilles dédiés à l'échantillonnage en phase liquide.

Modules pour injection liquide



Référence	Description	Compatibilité
		RTC	RSI
PAL3-TH-D757	Outil de seringue liquide pour seringues de 1,2 µL - 100 µL avec une longueur d'aiguille de 57 mm seringue non incluse, nécessite la version 1.3.0 ou supérieure du micrologiciel	X	X
PAL3-TH-D785	Outil de seringue liquide pour seringues de 1,2 µL - 100 µL avec une longueur d'aiguille de 85 mm seringue non incluse, nécessite la version 1.3.0 ou supérieure du micrologiciel	X	X
PAL3-TH-D857	Outil de seringue liquide pour seringues de 250 µL - 1 000 µL avec une longueur d'aiguille de 57 mm seringue non incluse, nécessite la version 1.3.0 ou supérieure du micrologiciel	X	X
PAL3-TH-D885	Outil de seringue liquide pour seringues de 250 µL - 1 000 µL avec une longueur d'aiguille de 85 mm seringue non incluse, nécessite la version 1.3.0 ou supérieure du micrologiciel	X	X
PAL3-TH-D1857	Outil de seringue liquide pour seringues de 2 500 µL - 10 000 µL avec une longueur d'aiguille de 57 mm seringue non incluse, nécessite la version 1.3.0 ou supérieure du micrologiciel	X	X



Seringues recommandées pour injection liquide en GC et échantillonnage pour GC



Référence	Description	Compatibilité
SF1-57-B-25P-CO	Seringue intelligente 1,2 µL à aiguille fixe pour outil D7/57 longueur d'aiguille 57 mm, calibre 25P, longueur 36 mm, pointe conique	D7/57
SF1-85-B-26P-CO	Seringue intelligente 1,2 µL à aiguille fixe pour outil D7/85 longueur d'aiguille 85 mm, calibre 26P, longueur 36 mm, pointe conique	D7/85
SF10-57-M-26S-CO	Seringue intelligente 10 µL à aiguille fixe pour outil D7/57 longueur d'aiguille 57 mm, piston en métal, calibre 26S, longueur 54 mm, pointe conique	D7/57
SF10-57-M-23S-CO	Seringue intelligente 10 µL à aiguille fixe pour outil D7/57 longueur d'aiguille 57 mm, piston en métal, calibre 23S, longueur 54 mm, pointe conique	D7/57
SF10-57-T-26S-CO	Seringue intelligente 10 µL à aiguille fixe pour outil D7/57 longueur d'aiguille 57 mm, piston PTFE, calibre 26S, longueur 60 mm, pointe conique	D7/57
SF10-57-T-23S-CO	Seringue intelligente 10 µL à aiguille fixe pour outil D7/57 longueur d'aiguille 57 mm, piston PTFE, calibre 23S, longueur 60 mm, pointe conique	D7/57
SF10-85-M-23S-CO	Seringue intelligente 10 µL à aiguille fixe pour outil D7/85 longueur d'aiguille 85 mm, piston en métal, calibre 23S, longueur 54 mm, pointe conique	D7/85
SF10-85-M-26S-CO	Seringue intelligente 10 µL à aiguille fixe pour outil D7/85 longueur d'aiguille 85 mm, piston en métal, calibre 26S, longueur 54 mm, pointe conique	D7/85
SF10-85-T-26S-CO	Seringue intelligente 10 µL à aiguille fixe pour outil D7/85 longueur d'aiguille 85 mm, piston PTFE, calibre 26S, longueur 60 mm, pointe conique	D7/85
SF100-57-T-23S-CO	Seringue intelligente 100 µL à aiguille fixe pour outil D7/57 longueur d'aiguille 57 mm, piston PTFE, calibre 23S, longueur 60 mm, pointe conique	D7/57
SF100-57-T-26S-CO	Seringue intelligente 100 µL à aiguille fixe pour outil D7/57 longueur d'aiguille 57 mm, piston PTFE, calibre 26S, longueur 60 mm, pointe conique	D7/57
SF100-85-T-26S-CO	Seringue intelligente 100 µL à aiguille fixe pour outil D7/85 longueur d'aiguille 85 mm, piston PTFE, calibre 26S, longueur 60 mm, pointe conique	D7/85
SF250-57-T-26-CO	Seringue intelligente 250 µL à aiguille fixe pour outil D8/57 longueur d'aiguille 57 mm, piston en PTFE, calibre 26, longueur 60 mm, pointe conique	D8/57
SF250-85-T-26-CO	Seringue intelligente 250 µL à aiguille fixe pour outil D8/85 longueur d'aiguille 85 mm, piston PTFE, calibre 26, longueur 60 mm, pointe conique	D8/85
SF1000-57-T-23-CO	Seringue intelligente 1000 µL à aiguille fixe pour outil D8/57 longueur d'aiguille 57 mm, piston en PTFE, calibre 23, longueur 60 mm, pointe conique	D8/57



Seringues recommandées pour injection liquide en LC et échantillonnage pour LC



Référence	Description	Compatibilité
SF10-57-T-22S-FL	Seringue intelligente 10 µL à aiguille fixe pour outil D7/57 longueur d'aiguille 57 mm, piston PTFE, calibre 22S, longueur 60 mm, pointe plate	D7/57
SFX25-57-T-22S-FL	Seringue intelligente 25 µL à aiguille fixe pour outil D7/57 longueur d'aiguille 57 mm, piston en PTFE, calibre 22S, longueur 60 mm, pointe plate, type X	D7/57
SFX100-57-T-22-FL	Seringue intelligente 100 µL à aiguille fixe pour outil D7/57 longueur d'aiguille 57 mm, piston en PTFE, calibre 22, longueur 60 mm, pointe plate, type X	D7/57
SFX100-57-T-22S-FL	Seringue intelligente 100 µL à aiguille fixe pour outil D7/57 longueur d'aiguille 57 mm, piston en PTFE, calibre 22S, longueur 60 mm, pointe plate, type X	D7/57
SF250-57-T-22-FL	Seringue intelligente 250 µL à aiguille fixe pour outil D8/57 longueur d'aiguille 57 mm, piston PTFE, calibre 22, longueur 60 mm, pointe plate	D8/57
SF1000-57-T-22-FL	Seringue intelligente 1000 µL à aiguille fixe pour outil D8/57 longueur d'aiguille 57 mm, piston PTFE, calibre 22, longueur 60 mm, pointe plate	D8/57
SC2500-57-PE-22-FL	Seringue intelligente 2500 µL avec aiguille fixe pour outil D18/57 longueur d'aiguille 57 mm, piston en polyéthylène, calibre 22, longueur 60 mm, pointe plate	D18/57
SC5000-57-T-22-FL	Seringue intelligente 5000 µL à aiguille fixe pour outil D18/57 longueur d'aiguille 57 mm, piston PTFE, calibre 22, longueur 60 mm, pointe plate	D18/57



Seringues recommandées pour échantillonnage (aiguilles interchangeables)



Référence	Description	Compatibilité
SE25-T	Corps de seringue intelligente 25 µL pour aiguilles échangeables pour outil D8/57 ou D8/85 en fonction de la longueur de l'aiguille, piston en PTFE, nécessite des aiguilles ND25-*, aiguilles non incluses	D8/57 ou D8/85
SE100-T	Corps de seringue intelligente 100 µL pour aiguilles échangeables pour outil D8/57 ou D8/85 en fonction de la longueur de l'aiguille, piston en PTFE, nécessite des aiguilles ND25-*, aiguilles non incluses	D8/57 ou D8/85
SE1000-T	Corps de seringue intelligente 1000 µL pour aiguilles  échangeables pour outil D8/57 ou D8/85 selon longueur de l'aiguille, piston en PTFE, nécessite des aiguilles ND1000-*, aiguilles non incluses	D8/57 ou D8/85
SCE5000-T	Corps de seringue intelligente 5000 µL pour aiguilles échangeables pour outil D18/57, piston PTFE, nécessite des aiguilles ND1000-57-*, aiguilles non incluses	D18/57
SE10000-T	Corps de seringue intelligente 10000 µL pour aiguilles échangeables pour outil D18/57, piston PTFE, nécessite des aiguilles ND10000-*, aiguilles non incluses	D18/57



Aiguilles pour seringues intelligentes



Référence	Description	Compatibilité
ND25-57-22S-FL	Aiguille échangeable pour seringues liquides de type corps 25 - 100 µL, longueur d'aiguille 57 mm, calibre 22S, style pointe plate, lot de 3 pièces	SE25-T, SE100-T
ND25-57-23-CO	Aiguille échangeable pour seringues liquides de type corps 25 - 100 µL, longueur d'aiguille 57 mm, calibre 23, pointe conique, lot de 3 pièces	SE25-T, SE100-T
ND25-57-23S-CO	Aiguille échangeable pour seringues liquides de type corps 25 - 100 µL, longueur d'aiguille 57 mm, calibre 23S, pointe conique, lot de 3 pièces	SE25-T, SE100-T
ND25-57-26S-CO	Aiguille échangeable pour seringues liquides de type corps 25 - 100 µL, longueur d'aiguille 57 mm, calibre 26S, pointe conique, lot de 3 pièces	SE25-T, SE100-T
ND25-85-22-FL	Aiguille échangeable pour seringues liquides de type corps 25 - 100 µL, longueur d'aiguille 85 mm, calibre 22, style pointe plate, lot de 3 pièces	SE25-T, SE100-T
ND25-85-23-CO	Aiguille échangeable pour seringues liquides de type corps 25 - 100 µL, longueur d'aiguille 85 mm, calibre 23, pointe conique, lot de 3 pièces	SE25-T, SE100-T
ND1000-57-22-FL	Aiguille échangeable pour seringues liquides de type corps 1000 - 5000 µL, longueur d'aiguille 57 mm, calibre 22, style pointe plate, lot de 3 pièces	SE1000-T, SCE5000-T
ND1000-57-22-SP	Aiguille interchangeable pour seringues à liquide avec corps de type 1000 - 5000 µL, longueur d'aiguille 57 mm, calibre 22, style de pointe à port latéral, lot de 3 pièces	SE1000-T, SCE5000-T
ND1000-57-22-CO	Aiguille interchangeable pour seringues à liquide avec corps de type 1000 - 5000 µL, longueur d'aiguille 57 mm, calibre 22, pointe conique, lot de 3 pièces	SE1000-T, SCE5000-T
ND1000-57-23-CO	Aiguille interchangeable pour seringues à liquide avec corps de type 1000 - 5000 µL, longueur d'aiguille 57 mm, calibre 23, pointe conique, lot de 3 pièces	SE1000-T, SCE5000-T
ND1000-57-23-SP	Aiguille interchangeable pour seringues à liquide avec corps de type 1000 - 5000 µL, longueur d'aiguille 57 mm, calibre 23, style de pointe, port latéral, lot de 3 pièces	SE1000-T, SCE5000-T
ND1000-85-19-SP	Aiguille interchangeable pour seringues à liquide avec corps de type 1000 - 5000 µL, longueur d'aiguille 85 mm, calibre 19, style de pointe, port latéral, lot de 3 pièces	SE1000-T
ND1000-85-22-FL	Aiguille interchangeable pour seringues à liquide avec corps de type 1000 - 5000 µL, longueur d'aiguille 85 mm, calibre 22, pointe plate, lot de 3 pièces	SE1000-T
ND1000-85-23-CO	Aiguille interchangeable pour seringues à liquide avec corps de type 1000 - 5000 µL, longueur d'aiguille 85 mm, calibre 23, pointe conique, lot de 3 pièces	SE1000-T
ND10000-57-19-FL	Aiguille interchangeable pour seringues à liquide avec corps de type 10000 µL, longueur d'aiguille 57 mm, calibre 19, pointe plate, lot de 3 pièces	SE10000-T
ND10000-57-22-FL	Aiguille interchangeable pour seringues à liquide avec corps de type 10000 µL, longueur d'aiguille 57 mm, calibre 22, style de pointe plate, lot de 3 pièces	SE10000-T
ND10000-57-23-CO	Aiguille interchangeable pour seringues à liquide avec corps de type 10000 µL, longueur d'aiguille 57 mm, calibre 23, style de pointe conique, lot de 3 pièces	SE10000-T



Modules pour LCMS



Référence	Description	Compatibilité
		RTC	RSI
PAL3-TH-SLCMS-P-100	Outil LCMS-P-100 composé de : 1 outil LCMS-P avec seringue intelligente de 100 µL, aiguille et boucle FEP 1 module de pompe et câble de connexion 1 tube de transfert PFA 1/16" 2 flacons de solvant 1 000 ml 2 tubes d'aspiration 1/8"Attention :Module de lavage LCMS non inclus, nécessite un kit de valve anti-retour, compatible avec tous les modèles PAL RTC/PAL RSI à partir de la version de micrologiciel 2.4.52 ou supérieure. Nécessite la version de micrologiciel 3.n ou supérieure et PAL RTC/PAL RSI Series II pour la fonctionnalité Smart	X	X
PAL3-TH-SLCMS-P-250	Outil LCMS-P-250 composé de : 1 outil LCMS-P avec seringue intelligente de 250 µL, aiguille et boucle FEP 1 module de pompe et câble de connexion 1 tube de transfert PFA 1/16" 2 flacons de solvant 1 000 ml 2 tubes d'aspiration 1/8"Attention :Module de lavage LCMS non inclus, nécessite un kit de valve anti-retour, compatible avec tous les modèles PAL RTC/PAL RSI à partir de la version de micrologiciel 2.4.52 ou supérieure. Nécessite la version de micrologiciel 3.n ou supérieure et PAL RTC/PAL RSI Series II pour la fonctionnalité Smart	X	X



Seringues et aiguilles recommandées pour LCMS



Référence	Description	Compatibilité
SLCMS-100-PE	Seringue intelligente LCMS 100 µL pour outil LCMS, piston PE, étanche au gaz, longueur 60 mm, filetage 1/4-28 UNF, aiguille amovible non incluse	LCMS-P-100
SLCMS-250-PE	Seringue intelligente LCMS 250 µL pour outil LCMS, piston PE, étanche au gaz, longueur 60 mm, filetage 1/4-28 UNF, aiguille amovible non incluse	LCMS-P-250
PAL3-LCMS-Ndl	Aiguille pour outil PAL LCMS, calibre 22 PST 3, longueur 51 mm (avec écrou de retenue d'aiguille), 3 pièces par lot	LCMS
PAL3-LCMS-Ndl-C	Aiguille revêtue pour outil PAL LCMS, calibre 22 PST 3, longueur 51 mm (avec écrou de retenue d'aiguille), 3 pièces par lot	LCMS
PAL3-LCMS-Ndl-T	Aiguille en titane pour outil PAL LCMS, calibre 22 PST 3, longueur 51 mm (avec écrou de retenue d'aiguille)	LCMS

  Prenez contact avec notre  responsable de ligne pour passer commande.
